МЕГОММЕТР МАГНИТОЭЛЕКТРИЧЕСКИЙ

Магнитоэлектрический мегомметр - это логометр[1] предназначенный для измерения больших сопротивлений (изоляции электрических машин, аппаратов и проводов).

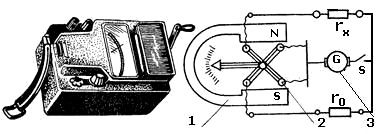

Мегомметр состоит из постоянного магнита 1, между полюсами которого находятся две подвижные катушки 2, выполненные из тонкого провода и размещенные под углом 90° друг к другу. Эти катушки насажены на ось, на которой крепится указательная стрелка. Последовательно с одной катушкой включается известное сопротивление r0, а со второй - измеряемое сопротивление rx. Катушки с сопротивлениями между собой соединены параллельно и подключены к динамо-машине постоянного тока 3 с наружной рукояткой для вращения якоря. Шкала мегомметра градуируется в килоомах и мегоомах.

Мегомметр

Когда нет тока в катушках, подвижная система мегомметра находится в безразличном равновесии, стрелка останавливается у любого деления шкалы. Ток к катушкам подводится с помощью тонких гибких ленточек, не создающих противодействующего момента при повороте катушек. При прохождении тока по катушкам на них будут действовать вращающие моменты, направленные в противоположные стороны. Указательная стрелка установится в положении равновесия при равенстве этих моментов. Угол поворота стрелки пропорционален отношению токов в катушках, а так как токи обратно пропорциональны сопротивлениям параллельных цепей с r0 и rx, то по отклонению стрелки можно определить измеряемое сопротивление rx .

В мегомметре имеются зажимы Л («Линия»), 3 («Земля»), Э («Экран») и переключатель пределов измерения КОм и МОм. Измеряемое сопротивление подключается к зажимам Л и 3, а рукоятку динамо - машины равномерно вращают с частотой, близкой к 120 об/мин. Для измерения сопротивления изоляции электрической машины относительно ее корпуса провод от одного из зажимов Л или 3 присоединяют к проводу обмотки, а от другого - к корпусу машины.

Для измерения сопротивления изоляции между обмотками машины провода от зажимов Л и З присоединяют к выводам обмоток, а к зажиму Э - корпус машины, чтобы избежать влияния на показания прибора тока утечки.

Перед началом измерения проверяют исправность мегомметра: замкнув накоротко зажимы Л и З, вращают ручку мегометра. При этом стрелка мегомметра должна установиться на нуль прибора. При незамкнутых зажимах Л и 3 стрелка устанавливается на ∞ (бесконечность).






[1] Приборы, в которых нет спиральных пружин, создающих противодействующий момент при повороте стрелки, и показания которых не зависят от величины тока, а зависят от кратного отношения токов в катушках называются логометрами.
