ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

В процессе эксплуатации изоляция электрооборудования подвергается воздействию окружающей среды и нагреву, в результате чего снижаются изоляционные свойства.

Сопротивление изоляции рекомендуется измерять мегомметрами типа М-1101, М-4100 как между двумя изолированными друг от друга токоведущими проводниками, так и между проводником и землей или корпусом. При измерении больших сопротивлений, например, изоляции кабеля или приборов с электрическим экраном, необходимо пользоваться схемой, предусматривающей экранирование от утечки токов (рис. б).

Перед началом измерений переключатель прибора ставят на отметку "килоомы" (Ком), зажимы "линия" и "земля" замыкают накоротко и, вращая рукоятку мегомметра со скоростью не менее 120 мин−1, наблюдают за отклонением стрелки прибора.

При измерении корпусной изоляции изолированный токоведущий проводник присоединяют к зажиму прибора "линия", а провод от заземляющего устройства (корпуса, нулевой провод) - к зажиму "земля". Переключатель диапазонов мегомметра ставят в положение "мегомы" (Мом) и, вращая рукоятку со скоростью не менее 120 мин, по положению стрелки прибора на шкале "мегомов" определяют сопротивление корпусной изоляции (сопротивление относительно земли).

Для измерения сопротивления изоляции токоведущих частей относительно друг друга один провод присоединяют к зажиму "линия", а другой - к зажиму "земля", затем проводят измерение аналогично измерению корпусной изоляции. Мегомметр и испытываемую установку рекомендуется соединять проводом марки ПВЛ.

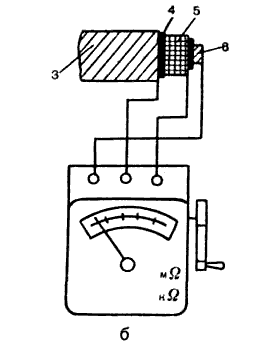

Схема измерения сопротивления изоляции:
  • а - электродвигателя;
  • б - кабеля;
    • 1 - клеммный щиток;
    • 2 - выводы катушки;
    • 3 - металлическая защита (оболочка);
    • 4 - изоляция;
    • 5 - экран;
    • 6 - токопроводящая жила

Электрооборудование допускается эксплуатировать, если сопротивление его изоляции не превышает нормативных значений.
