Целью настоящей методики является обеспечение качественного и безопасного проведения работ при производстве электролабораторией (далее ЭЛ) испытаний (измерений).
Настоящая методика составлена на основании:
- ГОСТ Р 8.563-96 «Методики выполнения измерений».
- Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок. ПОТ Р М-016-2001.
- Документации заводов-изготовителей приборов, используемых в проведении работ
Назначение
Назначение настоящей методики – описание процедур по организации, выполнению и оформлению проводимых ЭЛ работ по измерению сопротивления изоляции.
Наименование и характеристика измеряемой величины
Измеряемая величина – сопротивление изоляции. Сопротивление изоляции постоянному току является основным показателем состояния изоляции и его измерение является неотъемлемой частью испытаний всех видов электрооборудования и электроцепей.
Состав используемых при измерении приборов
Сопротивление изоляции измеряется мегомметром. В настоящее время наиболее распространены мегомметры типа М-4100, ЭСО202/2Г, MIC-1000, MIC-2500.
Описание мегомметров
Мегомметр – прибор состоящий из источника напряжения (постоянного или переменного генератора с выпрямителем тока) и измерительного механизма.
Мегомметры подразделяются по номинальному рабочему напряжению до 1000 В и до 2500 В.
Мегомметры комплектуются гибкими медными проводами длиной до 2 – 3 м с сопротивлением изоляции не менее 100 МОм. Концы проводов присоединяемые к мегомметру должны иметь оконцеватели, а противоположные – зажимы типа «крокодил» с изолированными ручками.
Порядок проведения измерений
Порядок проведения измерений мегомметрами типа М-4100 и ЭСО202/2Г.
Перед началом проведения измерений необходимо:
1) Перед началом проведения измерения мегомметр должен быть подвергнут контрольной проверке, которая заключается в проверке показаний прибора при разомкнутых проводах (стрелка прибора должна находиться у отметки бесконечность – ¥) и замкнутых проводах (стрелка прибора должна находиться на отметке – 0).
2) Убедиться, что на испытуемом кабеле нет напряжения (проверять отсутствие напряжения необходимо испытанным указателем напряжения, исправность которого должна быть проверена на заведомо находящихся под напряжением частях электроустановки – п. 3.3.1 «Межотраслевых правил по охране труда» ПОТ Р М-016-2001).
2) Заземлить токоведущие жилы испытываемого кабеля (заземление с токоведущих частей можно снимать только после подключения мегомметра).
Подключаемые провода мегомметров должны иметь зажимы с изолированными ручками, в электроустановках выше 1000 В, кроме того, следует пользоваться диэлектрическими перчатками.
При работе с мегомметром прикасаться к токоведущим частям, к которым он присоединен, не разрешается.
Как правило, измеряют сопротивление изоляции каждой фазы кабеля относительно остальных заземленных фаз. Если измерения по этому сокращенному варианту дадут неудовлетворительный результат, то необходимо измерить сопротивление изоляции между каждыми двумя фазами и каждой фазой относительно земли.
При измерениях на кабелях выше 1000 В (когда результаты измерений могут быть искажены точками утечек по поверхности изоляции) на изоляцию объекта измерения (концевую воронку и т.д.) накладывают электрод (экранные кольца), присоединенный к зажиму «Э» (экран).
При измерениях сопротивления изоляции кабелей на напряжение до 1000 В с нулевыми жилами необходимо помнить следующее:
- нулевые рабочие и защитные проводники должны иметь изоляцию, равную изоляции фазных проводников;
- как со стороны источника питания, так и со стороны приемника нулевые проводники должны быть отсоединены от заземленных частей.
Измерение (снятие показаний) следует производить при устойчивом положении стрелки прибора. Для этого нужно вращать ручку прибора со скоростью 120 об./мин.
Сопротивление изоляции определяется показанием стрелки прибора через 15 сек. и 60 сек после начала вращения. Если определения коэффициента абсорбции кабеля не требуется, отсчет показаний производится после успокоения стрелки, но не ранее 60 сек от начала вращения.
При неправильно выбранном пределе измерений, необходимо:
- снять заряд с испытуемой фазы, наложив заземление;
- переключить предел и повторить измерение на новом пределе.
При наложении и снятии заземления необходимо пользоваться диэлектрическими перчатками
По окончании измерений, прежде чем отсоединять концы прибора, необходимо снять накопленный заряд путем наложения заземления.
Измерение сопротивления изоляции сетей освещения проводится мегомметром на напряжение 1000 В и включает в себя:
а) Измерение сопротивления изоляции магистральных линий – от сборок 0,4кВ (ГРЩ, ВРУ) до автоматических выключателей распределительных щитов (ЩЭ) или групповых (в зависимости от схемы);
б) Измерение сопротивления изоляции от распределительных (этажных) щитов до групповых щитков местного управления (квартирных).
в) Измерение сопротивления изоляции сети освещения от автоматических выключателей (предохранителей) местных, групповых щитков управлени(ЩК) до светильников (включая изоляцию самого светильника). При этом в сетях освещения в светильниках с лампами накаливания измерение сопротивления изоляции производится
при снятом напряжении, включенных выключателях, снятых предохранителях (или отключенных выключателях), отсоединенных нулевых рабочих и защитныхпроводах,отключенныхэлектроприемниках и вывернутых электролампах. В сетях освещения с газоразрядными лампами производить измерение можно как с установленными лампами, так и без них, но со снятыми стартерами.
г) Величина сопротивления изоляции на каждом участке сети освещения,начиная от автомата (предохранителя) щита и включая проводку светильника должна быть не менее 0,5 МОм.
Обработка и оформление результатов измерений
Данные по использованным в процессе измерительных работ приборам, а также результаты измерений заносятся в протоколы.
Требования к безопасному проведению работ
В соответствии с главой 12 «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок. ПОТ Р М-016-2001» работники ЭЛ (как работники организациий, направляемые для выполнения работ в действующих, строящихся, технически перевооружаемых, реконструируемых электроустановках и не состоящие в штате организаций – владельцев электроустановки) относятся к командированнному персоналу.
Командируемые работники должны иметь удостоверения установленной формы о проверке знаний норм и правил работы в электроустановках с отметкой о группе, присвоенной комиссией командирующей организации. Командирующая организация несет ответственность за соответствие присвоенных командированным работникам групп, а также за соблюдением персоналом нормативных документов по безопасному выполнению работ.
Организация работ командировочного персонала предусматривает прохождение следующих процедур выполняемых до начала работ:
- извещение организации-владельца электроустановки письмом о цели командировки, а также составе и квалификации командировочного персонала ЭЛ;
- определение и предоставление организацией-владельцем командированным работникам права работы в действующих электроустановках (в качестве выдающих наряд, ответственных руководителей и производителей работ, членов бригады);
- проведение с командированным персоналом по его прибытии вводного и первичного инструктажей по электробезопасности;
- ознакомление командированного персонала с электрической схемой и особенностями электроустановки, в которой ему предстоит работать (причем работник которому предоставляется право исполнять обязанности производителя работ должен пройти инструктаж по схеме электроснабжения электроустановки);
- проведение работниками организации-владельца подготовки рабочего места и допуск командированного персонала к работам.
Организация, в электроустановках которой производятся работы командированным персоналом, несет ответственность за выполнение предусмотренных мер безопасности и допуск к работам.
Работы выполняются на основании наряда-допуска, распоряжения или в порядке текущей эксплуатации в соответствии с требованиями главы 5 «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок. ПОТ Р М-016-2001». Кроме того при проведении испытаний и измерений следует :
1. Руководствоваться указаниями паспортов (инструкций по эксплуатации) используемых приборов и инструкций по технике безопасности (действующими на предприятии, где выполняются измерения), а также дополнительными требованиями по безопасности, определенными в нарядах-допусках, распоряжениях, инструктажах.
2. Проверять отсутствие напряжения (проверять отсутствие напряжения необходимо испытанным указателем напряжения, исправность которого должна быть проверена на заведомо находящихся под напряжением частях электроустановки – п. 3.3.1 «Межотраслевых правил по охране труда» ПОТ Р М-016-2001). Отсутствие напряжения следует проверять как между всеми фазами, так и между фазой и землей. Причем, в электроустановках с системой TN-C следует сделать не менее шести замеров, а в электроустановках с системой TN-S -десяти замеров.
3. Производить подключение и отключение всех измерительных приборов при снятом напряжении.
4. Обеспечивать применение защитных средств и инструмента с изолирующими рукоятками, испытанных согласно «Инструкции по применению и испытанию средств защиты, используемых в электроустановках», утвержденной приказом Минэнерго России от 30.06.2003 г. за № 261.

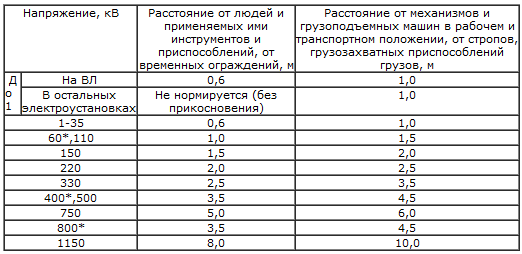

Производящая работы бригада должна состоять не менее чем из двух человек, в том числе производитель работ с группой по электробезопасности не ниже IV и член бригады с группой по электробезопасности не ниже Ш. При проведении измерений запрещается приближаться к токоведущим частям на расстояния менее указанных в таблице 1.
